 | Come
viene verificato il valore limite di legge |
|
|
II
valore limite imposto dalla Legge viene verificato in opera.
Si
posiziona un fonometro di classe 1 nell'ambiente ricevente ed una sorgente
normalizzata di rumore nell'ambiente sorgente, se la differenza fra il
rumore prodotto nell'ambiente sorgente ed il rumore misurato nell'ambiente
ricevente risulta uguale o maggiore del limite imposto dalla legge si
dirà che la verifica condotta è positiva. |
 |
FACCIAMO
UN ESEMPIO
In
un edificio ad uso residenziale |
|
La
camera da letto di un'appartamento confina con un locale soggiorno
appartenente ad un altro appartamento.
Il
locale letto ha un'altezza di 2.70 m., larghezza
3 e profondità 4 .Anche il soggiorno dell'altro appartamento ha la stessa
profondità.
Il
muro di divisione è costituito da una parete di forati da 8,
intercapedine di 4 cm. e una seconda parete in forati da 12. |
|

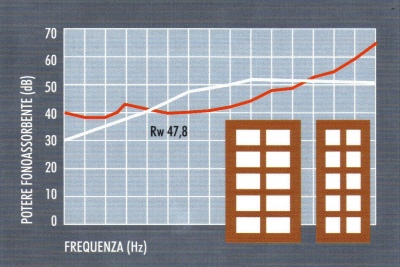

Fig.2
Potere fonoisolante della parete a cassa vuota esistente nello stato
di fatto. |
| La
muratura così composta ha un potere fonoisolante Rw di 47,5 dB ed un peso
di 267 Kg/m2. |
|
La
parete di separazione è costituita da una tavolato di mattoni forati da
8 ed uno da 12 separati da un'intercapedine di 4 cm.
|
|
Una
parete di confine è la parete di facciata costituita di una parete in
mattoni alveolari di spessore di 30 cm e un tavolato
di forati da 8 separati da una intercapedine di 4 cm. Riempita con
lana di vetro. Le sue condizioni di posa in opera sono rappresentate da un
nodo rigido a T. |
Fig.3
Rappresentazione schematica della tipologia muraria del giunto
e della posizione della parete di facciata.
|
|
L'altra
parete è una parete di separazione di locali interni per
tutte e due gli appartamenti, ed è costituita da un semplice tavolato in
mattoni forati da 8.
Le
sue condizioni di posa in opera sono rappresentate da un nodo rigido a T
con l'interposizione di una guaina elastica. |
Fig.4
Rappresentazione schematica della tipologia muraria del giunto e della
posizione della parete interna.
|
|
Il
solaio inferiore e superiore sono del tipo a travetti a traliccio
e pignatte del tipo A da 16 cm. Con 4 cm. Di soletta in calcestruzzo.
Le
sue condizioni di posa in opera sono rappresentate da un nodo rigido a
Croce con l'interposizione di una guaina elastica. |
Fig.5
Rappresentazione schematica della tipologia muraria del giunto del
solaio inferiore. |
|
Il
calcolo effettuato con la normativa UNI EN ISO 717 rileva un indice di
valutazione del potere fonoisolante apparente R'w di 45 dB. |
Fig.6
Potere fonoisolante apparente del divisorio considerato. |
