AKUSTIK - METAL SLIK art. 6
Il pannello acustico fonoimpedente in polietilene reticolato con
interposta lamina di piombo.
|
Materiale
Realizzato mediante l'accoppiamento tra due strati di polietilene espanso
impermeabile reticolato con all'interno una lastra di piombo di spessore da
0,35 a 0,50 mm, per l'assorbimento delle medie e basse frequenze.
Dimensioni Standard
 |
Lunghezza: mtl 3,00
|
|
Largezza: mm 1000
|
|
Spessore: mm 6
|
Eventuali altri spessori e formati sono disponibili arichiesta. Tolleranze a
norma M4 DIN 7715 Parte 2.
Formati
Standard :
Prodotto
composito tristato formato da:
A Strato di polietinene reticolato espanso spessore 3 mm ca.
B Lamina di piombo 0,35 mm, 4 Kg/mq
C Strato antivibrante come A.
Peso per unità superficie
Strato A kg/mq 0,100
Strato B kg/mq 4,000
Strato C kg/mq 0,100
Totale kg/mq 4,200
Comportamento al fuoco
Classe 2, (autoestinguente). A richiesta classe 1 secondo
normativa CSE 2/75/A o CSE RF/3/77.
Norma DIN 75200 MVSS 302.
|
|
|
Campi di Applicazione
Isolamento di ambienti, vani motore, tubazioni, solai, pareti
divisorie, macchinari, canalizzazioni in genere, ecc.
Paricolarmente indicato qualora si sia in presenza di particelle d'acqua,
olio, ecc. nelle vicinanze del pannello stesso.
Adatto come materiale per sottopavimento civile, là dove occorre impedire al
rumore di uscire o di entrare in un certo ambiente.
Qualora le specifiche tecniche richiedano una maggiore protezione da olii,
grassi, ecc. il prodotto può essere fornito con pellicola protettiva
(goffratura).
Gli styrati vibranti sono in materiale espanso ad alta flessibilità e alta
resistenza all
Messa in Opera
Con
collante in pasta Adesilex F 57 o neoprenico K8 super su superfici piane o
curve di qualsiasi natura, purchè esenti da polvere, olii e grassi. Nel caso
di applicazione a soffitto e a parete si consiglia l'uso di appositi
tasselli. Per facilitarne la posa in opera può essere fornito con una
superficie adesiva. |

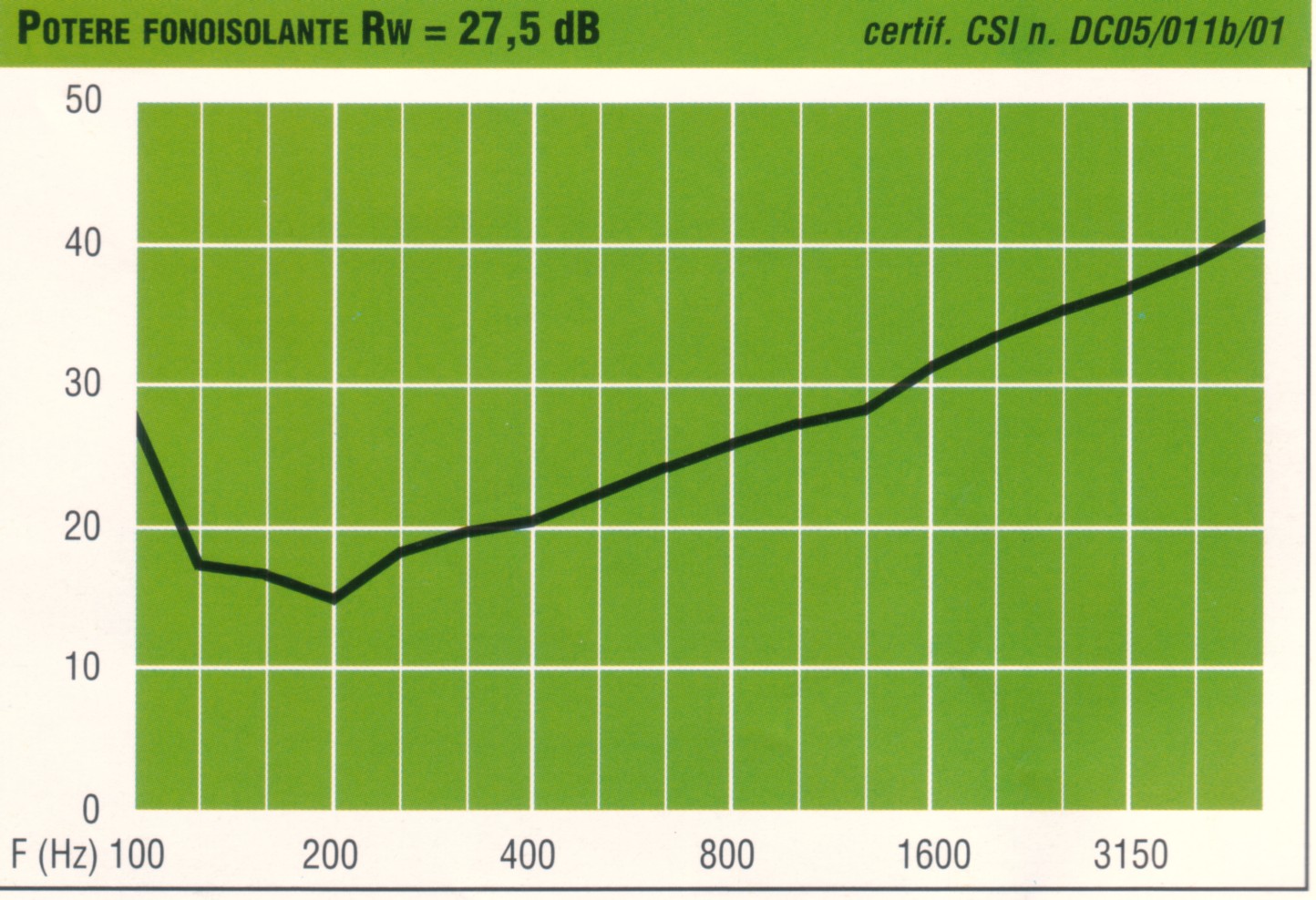

| Prestazioni acustiche : |
Superficie dell'elemento in prova
= 1,00 mq
L1 = Livello
medio di pressione sonora nella camera disturbante
L2
=
Livello medio di pressione sonora nella camera disturbata
D = L1 - L2 =
Isolamento acustico
T = Tempo
medio di riverberazione nella camera disturbata
F = 10 log
(S*T) / (0,16*V)
R= D + F =
Potere fonoisolante
Volume della camera disturbata = 83,00 mc |
|
Prove di insonorizzazione a parete |
Frequenza
Hz |
L1
dB |
L2
dB |
D
dB |
T
sec |
F
dB |
R
dB |
| 100 |
108,70 |
93,80 |
14,90 |
4,70 |
- 4,51 |
10,39 |
| 125 |
112,00 |
98,00 |
14,00 |
6,00 |
- 3,45 |
10,55 |
| 160 |
108,10 |
95,70 |
12,40 |
4,20 |
- 5,00 |
7,40 |
| 200 |
104,00 |
87,00 |
17,00 |
7,00 |
- 2,78 |
14,22 |
| 250 |
100,90 |
82,90 |
18,00 |
7,40 |
- 2,54 |
15,46 |
| 400 |
90,10 |
64,60 |
25,50 |
8,00 |
- 2,20 |
23,30 |
| 500 |
92,22 |
67,30 |
24,70 |
7,10 |
- 2,72 |
21,98 |
| 800 |
92,90 |
65,50 |
27,40 |
6,90 |
- 2,84 |
24,56 |
| 1000 |
91,70 |
63,30 |
28,40 |
6,60 |
- 3,04 |
25,36 |
| 1600 |
93,50 |
60,90 |
32,60 |
5,60 |
- 3,75 |
28,85 |
| 2000 |
93,50 |
58,30 |
35,20 |
4,80 |
- 4,42 |
30,78 |
| 2500 |
93,10 |
57,10 |
36,00 |
4,30 |
- 4,90 |
31,10 |
| 3150 |
92,50 |
53,0 |
39,40 |
3,60 |
- 5,67 |
33,73 |
| 4000 |
92,10 |
51,10 |
41,00 |
3,00 |
- 6,46 |
34,54 |
| 5000 |
90,10 |
47,40 |
42,70 |
2,40 |
- 7,43 |
35,27 |
| dB(A) |
103,90 |
73,30 |
30,60 |
4,60 |
- 4,60 |
26,00 |
|
|
Assistenza Tecnica
|
|
Avviso
Le informazioni e i
dati riportati sono offerti in buona fede e ritenuti corretti. Tuttavia non
viene assunta alcuna responsabilità per tali informazioni e dati, ne può
essere presunta alcuna garanzia. In conseguenza della politica di sviluppo e
miglioramento dei prodotti, ci si riserva il diritto di modificare senza
preavviso modelli e caratteristiche dei prodotti descritti.
|

|
